地质钻孔成像技术（俗称钻孔电视，核心分为光学数字成像与超声波成像两大体系）是一种基于钻孔原位的高精度、高分辨率孔壁全景探测技术，通过井下探头采集孔壁连续的全景影像 / 声学反射数据，结合深度、方位同步标定，实现对钻孔全孔段地质特征的数字化、可视化、精准化解析。虽然该技术无法完全替代岩心的室内试验功能（岩石物理力学测试、矿物成分分析等），但与传统取心钻探、常规测井技术形成了不可替代的互补关系，已从辅助探测手段升级为现代地质工作全流程的核心支撑技术。其必要性根植于对传统地质工作痛点的系统性解决、对地质信息获取能力的本质性提升、对工程与地质安全的根本性保障。



一、系统性解决传统钻探核心痛点，填补地质信息获取的关键空白

传统地质工作的核心基础是岩心钻探，但其存在两个无法通过工艺优化彻底解决的致命缺陷，而钻孔成像技术从根本上完成了缺陷弥补，是保障地质工作 “有数据、不失真” 的核心前提。

1. 彻底破解复杂地层岩心采取率不足的行业难题

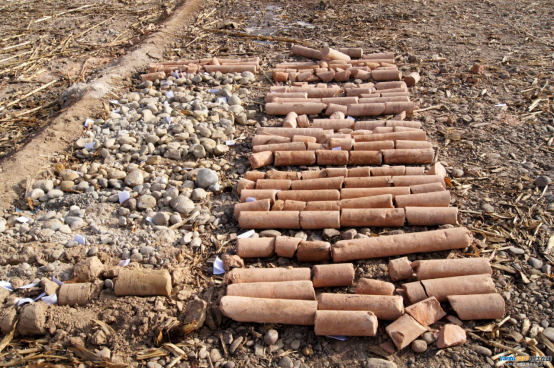

   常规取心工艺在松散覆盖层、断层破碎带、岩溶发育区、软弱夹层、蚀变带等复杂地层中，岩心采取率往往低于 30%，甚至出现全孔段无岩心的情况，直接导致地质编录无法开展、地层划分与构造识别完全失真。

钻孔成像技术无需依赖岩心回收，成孔后即可原位获取全孔段连续的孔壁数据，无论地层破碎程度如何，均可完整记录地层界面、构造形迹、岩溶形态等核心地质信息，从根本上解决了 “无岩心则无地质资料” 的行业痛点。

2. 完全消除岩心扰动导致的原位地质信息失真

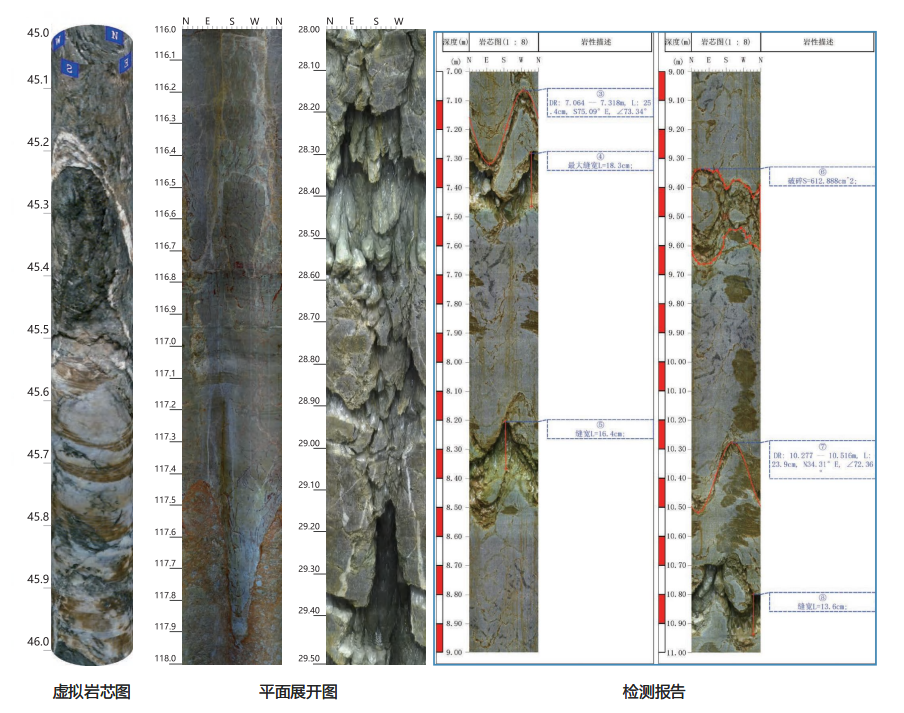

   传统岩心在钻取、提升、搬运、编录的全流程中，不可避免地发生扰动、滚动、破碎、丢失，导致节理裂隙、断层面、滑带等核心地质要素的产状（倾向、倾角）、空间分布、充填特征等原位信息完全失真，直接影响岩体质量评价、稳定性分析的可靠性。钻孔成像技术通过井下陀螺定向、高精度深度编码器的同步标定，可实现孔壁特征的绝对深度与方位精准定位，直接测定结构面的产状、张开度、充填物类型、延伸长度，100% 保留地质体的原位赋存状态，从源头消除了人为扰动带来的信息误差。



二、推动地质工作数字化转型，实现成果的标准化、可追溯与可视化

当前地质工作已全面进入三维数字化时代，钻孔成像技术是地质工作数字化转型的核心底层技术，其必要性体现在对传统地质成果管理与应用模式的系统性升级。

1. 实现地质编录的标准化与数字化，消除人为误差
   传统岩心编录高度依赖技术人员的经验，具有极强的主观性，不同编录人员对同一岩心的地层划分、结构面统计、不良地质识别往往存在显著差异，且编录成果以纸质文档为主，难以复用、回溯与复核，同时岩心长期保存面临风化、丢失、损毁的难题。钻孔成像技术输出全孔段连续的数字化影像与结构化数据，可实现地质编录的标准化、自动化，大幅降低人为经验带来的误差；数字化成果可永久无损存档，随时回溯、复核、二次解译，彻底解决了岩心长期保存的行业痛点。

2. 支撑高精度三维地质建模与数字孪生体系构建

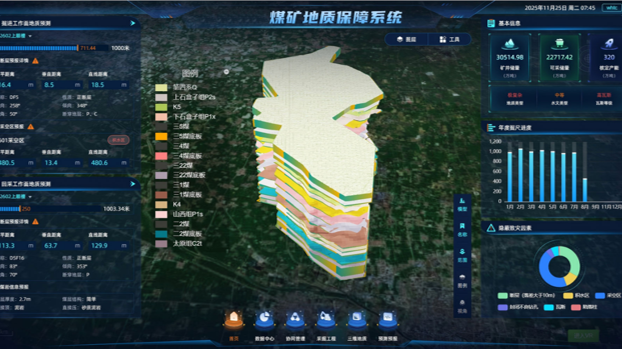

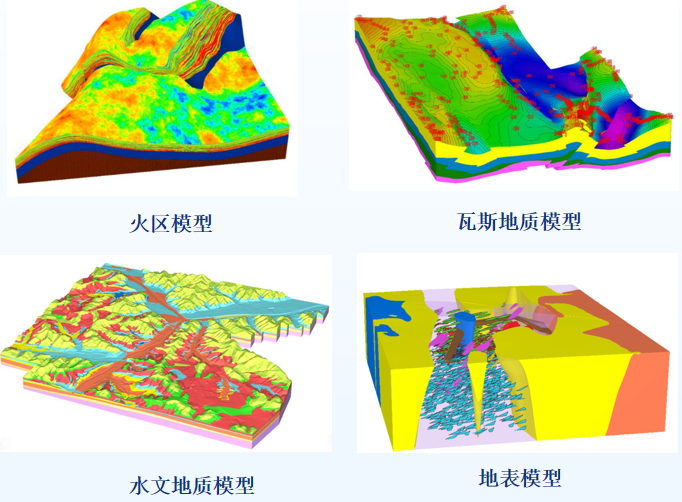

   城市地质、矿山数字化、水利水电工程全生命周期管理，均依赖高精度三维地质模型与数字孪生地质体的构建，而传统钻孔数据仅能提供离散的深度信息，无法支撑结构面、不良地质体的空间精准刻画。钻孔成像技术可输出全孔段带方位坐标、定量化的地质数据，可直接对接 BIM、GIS、三维地质建模平台，实现钻孔地质信息的三维可视化，精准刻画地层、构造、不良地质体的空间分布，构建厘米级精度的数字孪生地质模型，为重大工程全生命周期管理、城市地下空间开发、地质灾害动态监测提供核心数据支撑。





三、优化地质工作效率、成本与安全，契合行业绿色转型需求

钻孔成像技术不仅提升了地质工作的质量，更从作业模式上实现了优化升级，是地质工作降本增效、安全绿色发展的必要手段。

1. 大幅提升勘察效率，降低综合作业成本
   复杂地层取心钻探需采用双管单动、三管取心、绳索取心等高端工艺，钻探周期长、设备与人工成本高，尤其在深孔、超深孔勘察中，取心成本呈指数级增长。钻孔成像技术可配合常规回转钻探工艺，无需复杂取心工序，成孔后即可快速完成全孔段探测，单孔探测周期仅为传统取心钻探的 1/10~1/5，大幅缩短勘察工期；同时可减少高端取心设备的投入，降低钻探综合成本，在大规模勘察项目中，综合成本可降低 30% 以上，经济效益极为显著。

2. 提升作业安全性，契合绿色地质工作要求
   在深部高地温、高瓦斯、放射性地层，以及海洋深水钻探、应急地质灾害勘察等高风险场景中，人工取心、编录作业面临极高的安全风险。钻孔成像技术可实现原位无人化探测，避免人员直接暴露在危险环境中，从根本上提升作业安全性。同时，该技术可减少取心钻探带来的岩心废弃物、泥浆排放，降低对生态环境的扰动，契合当前绿色地质勘查的行业发展方向。

3. 实现工程质量的无损精准检测
   在地质工程、岩土工程质量检测环节，钻孔成像技术弥补了传统物探方法分辨率低、多解性强的缺陷，具备不可替代的优势：可对灌注桩成孔质量（塌孔、缩径、孔斜）、锚杆 / 锚索锚固段的注浆充填质量、帷幕灌浆 / 固结灌浆的注浆效果、地下连续墙接缝质量等进行无损、精准检测，直接观测缺陷的位置、规模、形态，为工程质量验收、缺陷处理提供直观、可靠的依据，目前已成为我国桩基、锚固工程质量检测的必备技术之一。

综上，地质钻孔成像（钻孔电视）技术并非传统地质钻探技术的简单补充，而是对现代地质工作核心能力的系统性升级。它从根本上解决了传统钻探技术在复杂地层中信息缺失、原位失真的核心痛点，实现了地质信息的精细化、定量化、数字化解析，为地质评价、工程设计、灾害防治、资源开发提供了不可替代的核心数据支撑；同时大幅提升了地质工作的效率与安全性，推动了地质工作的数字化、绿色化转型。

在当前我国深地探测、海洋强国、防灾减灾、新型城镇化等国家战略实施的背景下，其应用的深度与广度，直接决定了地质工作成果的科学性、可靠性与实用性，对保障地质工作质量、防范工程与地质灾害风险、支撑国家重大战略实施具有不可替代的必要性。
