武汉天宸物探全新一代TS-K100CW(C)无线超声成孔成槽检测仪亮相江西西二环高速项目,用于桥梁桩基成孔检测!
来源:天宸物探 发布时间:2022-09-17 浏览量:225

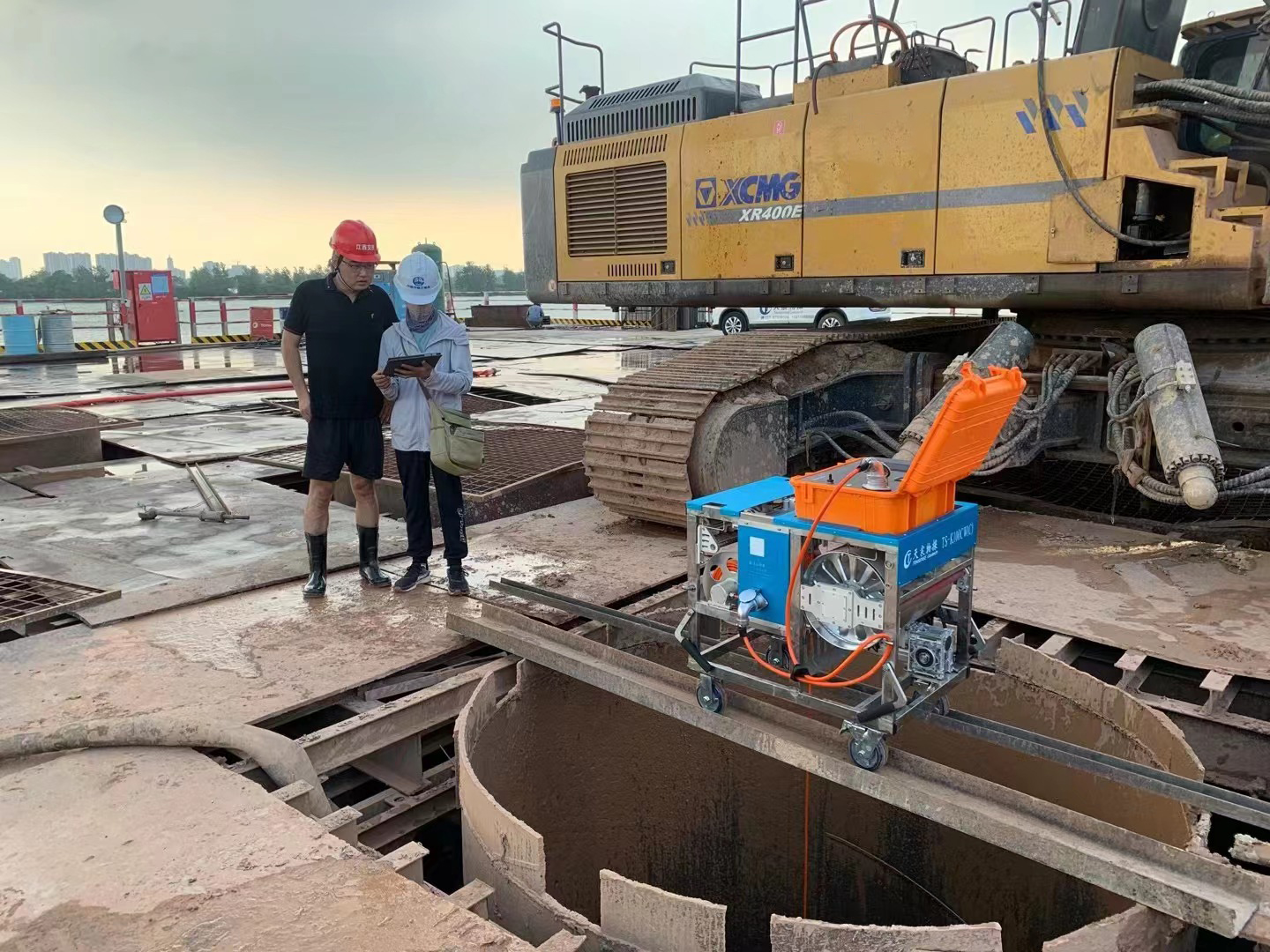

       为积极响应西二环高速项目“平安百年品质工程”创建目标,TJ2标引进我司TS-K100CW(C)无线超声成孔成槽检测仪,目前已用于桥梁桩基成孔检测。

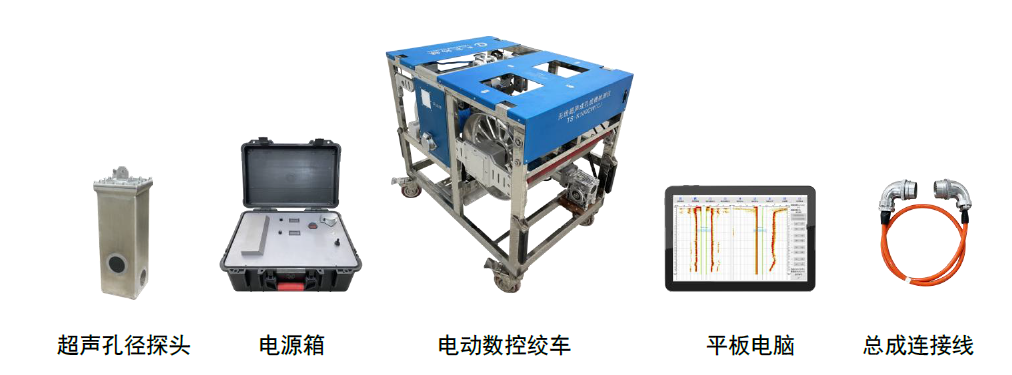

       该设备由电动数控绞车、超声孔径探头、移动电源箱、无线平板电脑以及外围组件组成,超声探头固定在电动绞车上自动升降,无线平板电脑与绞车间通过WIFI通讯,绞车与移动电源之间通过电源线连接。整个测试过程和探头升降系统完全实现软件自动化控制,可实现钻孔灌注桩成孔孔径、孔深、垂直度、垮塌扩缩径位置和倾斜方位、沉渣厚度检测。

无线连接 操控性能好

       主控平板电脑与数控绞车采用无线WIFI连接的方式进行互联,传输距离≥50m,检测仪采用自动操控方式,将超声波传感器沿充满泥浆的钻孔中心以一定速率下放,在探头下放过程中,接收并记录四个方向的垂直孔壁的超声波脉冲反射信号,在分析软件主界面上可以进行实测数据浏览、孔壁位置自动判读/人工判读、结果参数分析计算、测试报告自动生成等功能。






图形展示 直观易分析

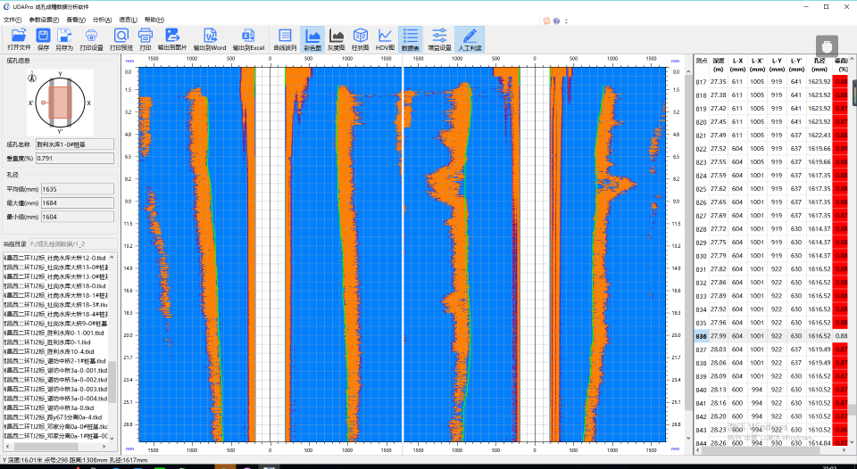

       孔槽壁可2D-3D展示,灵活切换、形象直观,可浏览钻孔3D柱状图,直观展示钻孔空间形状,在结果数表浏览界面可以查看四壁间距、偏移值、孔径、垂直度等数据信息,让异常值突出显示。




沉渣双控 结果数据准

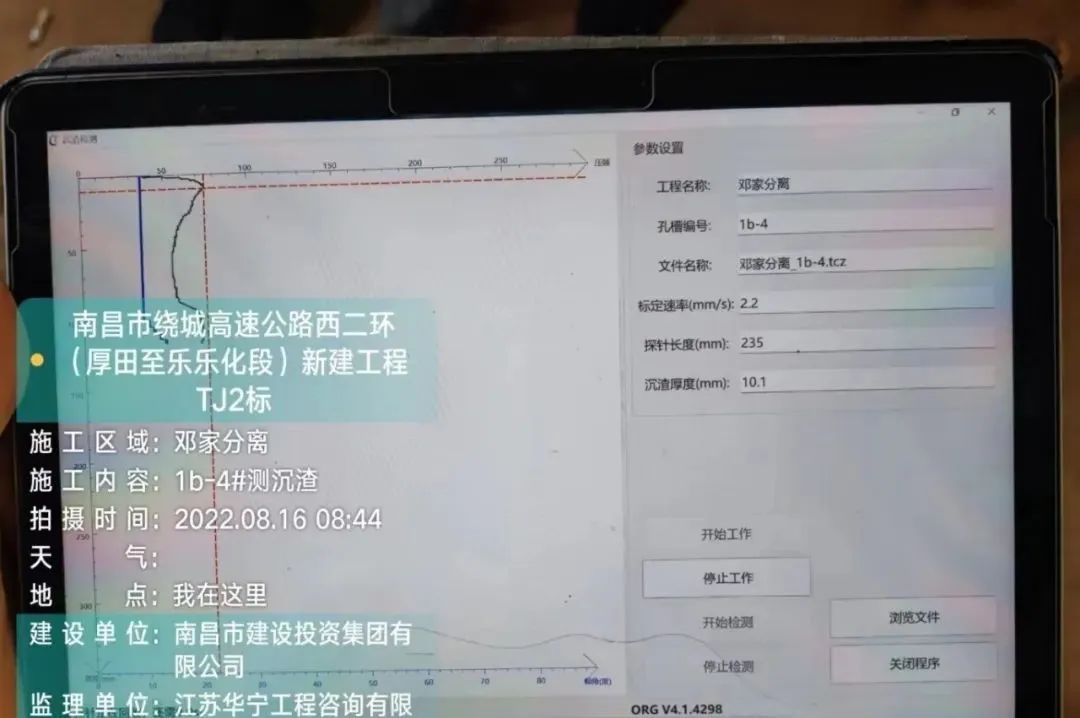

       探头内置倾角传感器和压力传感器,倾角传感器控制探头状态,压力传感器控制探针受力,双参数共同判定沉渣厚度,提高准确度,沉渣厚度自动输出,做到了施工质量的标准化、规范化、精细化。




在此也感谢江西城投业主的信任、支持和肯定!



                                                                                                                                                                         内容来源:江西城投
