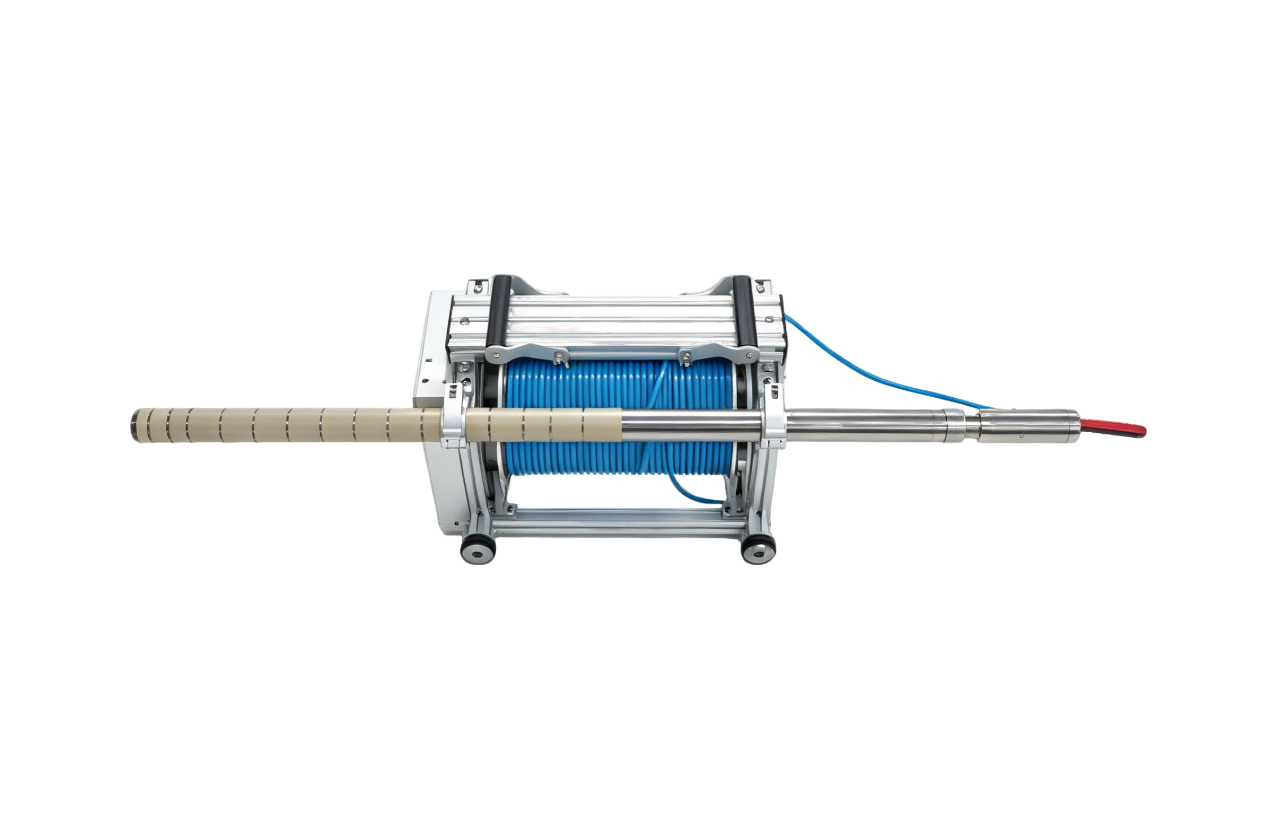

TS-K100CZ(B) 电阻率沉渣厚度检测仪

TS-K100CZ(B)型电阻率沉渣厚度检测仪是武汉天宸伟业物探科技有限公司自主研发的工程类专用无损检测仪器，核心用于精准测定钻孔灌注桩、地下连续墙等各类成孔、成槽结构的底部沉渣厚度，是成孔成槽施工过程质量管控与竣工验收环节的核心检测装备，为基础工程施工质量评判提供精准、可靠的量化依据。

高效便捷数据可追溯
实时成图现场判定结果
薄层高分辦精准识别分层
抗干扰设计结果准确可靠

产品优势
产品详情
性能指标

: 1

独创多环联合电阻率法，抗干扰能力突出

采用自主研发的多环联合电阻率检测技术，可有效抵消孔壁坍塌、局部杂物、介质不均等现场环境因素对测试结果的干扰，大幅提升电阻率检测的稳定性与数据准确性。

: 2

多环同步测试，检测效率显著提升

依托多电极环联合检测架构，单次测试有效覆盖厚度可达 600mm，可同步采集多区段介质电阻率数据，大幅压缩单孔、单槽的检测作业时长，检测效率优势明显。

: 3

全无线传输设计，操作便捷高效

搭载低功耗无线传输机构，实现各设备单元间全无线数据交互，彻底摆脱现场布线束缚；设备部署快捷、操作流程简便，有效降低现场作业门槛与人力成本。

: 4

内置高性能锂电池，超长续航保障全无线传输设计，操作便捷高效

内置大容量工业级高性能锂电池，持续有效工作时间可达 12 小时以上，充分满足野外工地全天检测作业需求，无需依赖外接电源，适配各类无供电条件的工程现场。

主要用途

1．公路工程：适用于高速公路、干线公路、跨线桥梁等项目的桥梁桩基、路基支护桩、抗滑桩等成孔质量检测，为公路基础设施基础施工管控与验收提供数据支撑。

2．铁路工程：可服务于高速铁路、城际铁路、普通客货铁路等工程的桥梁桩基、路基加固桩、接触网支柱桩等沉渣检测，满足铁路工程高标准的基础质量管控要求。

3．水利工程：适配水库大坝、水闸工程、堤防加固、水利防渗墙等水利水电项目的成孔、成槽检测，设备宽温耐候的特性能充分适应水利工程野外复杂作业环境。

4．港口工程：可用于港口码头、海岸护堤、跨海大桥、航道整治等港口航道工程的桩基基础检测，可靠应对沿海高湿、高盐、多风的特殊作业工况。

5．建筑工程：覆盖超高层写字楼、商业综合体、住宅建筑群、工业厂房等建筑项目的桩基工程、深基坑地连墙工程沉渣检测，保障建筑基础的承载性能与结构安全。

遵循规范

2《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》DB/T29-112-2010

2《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011

2《灌注桩成孔质量检测技术规程》T/CECS596-2019

2《地下连续墙检测技术规程》T/CECS597-2019

2《公路工程基桩检测技术规程》JTG/T3512-2020

产品技术优势

1、独创多环联合电阻率法，抗干扰能力突出

2、多环同步测试，检测效率显著提升

3、全无线传输设计，操作便捷高效

4、内置高性能锂电池，超长续航保障

技术特点

1．高效便捷，数据可追溯：

检测流程简便易上手，单孔检测效率高，可有效压缩检测工期，降低对人工经验的依赖；检测数据自动采集、全程存储记录，实现全流程可追溯、可复核。

2．实时成图，现场判定结果：

主机同步生成电阻率-深度对应曲线，直观呈现沉渣分界面位置与厚度数值，无需事后内业处理，现场即可完成沉渣质量合格判定，便于及时调整工序，避免返工。

3．薄层高分辨，精准识别分层：

采用地球物理勘探专用微电极系设计，具备毫米级纵向分辨率，可精准区分薄层电阻率差异，清晰识别泥浆层-沉渣层-持力层三层介质分界面，解决传统方法难以判定薄沉渣的痛点。

4．抗干扰设计，结果准确可靠：

采用交变电场检测方案，检测信号基本不受周边土层、孔壁坍塌、局部杂物等工况干扰；均匀泥浆段电阻率曲线稳定平直，介质分界面处突变特征清晰，有效降低误判概率。

5．宽温高防护，适配复杂工况：

整机采用宽温设计，工作温度覆盖-20℃~+60℃，核心检测探头防水等级达 IP68，可在泥浆浸泡、地下水、低温高湿等复杂野外环境下稳定运行，适配各类工地场景。

6．全深度覆盖，适配超深工程：

标准检测深度覆盖 0~100m，可根据工程需求扩展至 200m 以上，适配超深桥梁桩、高铁桩基、水利大坝桩等大深度桩基、深地连墙的检测需求，不受桩长槽深限制。

设备参数

1、主控形式：Windows 平板电脑或电脑
2、提升方式：手动提升
3、工作电压（V）：DC12V
4、工作电流（A）：≤1.0
5、供电方式：内置高性能锂电池，工作10小时以上
6、通讯方式：WIFI 无线传输
7、测厚范围：单次 600mm，可通过计数轮延展至任意深度
8、测厚精度：±1.0mm
9、探头直径：40mm
10、探头长度：1.2m
11、检测深度：标配 100m，长度可定制
12、质量： 8kg
