主要用途

• 煤矿钻机开孔定向；
• 激光测距。

优势

• 钻机供电 增强续航；
• 高精度光纤陀螺仪；
• 自动寻北，多孔定向；
• 方位倾角，准确测量；
• 激光测距，红外导向。

工作原理

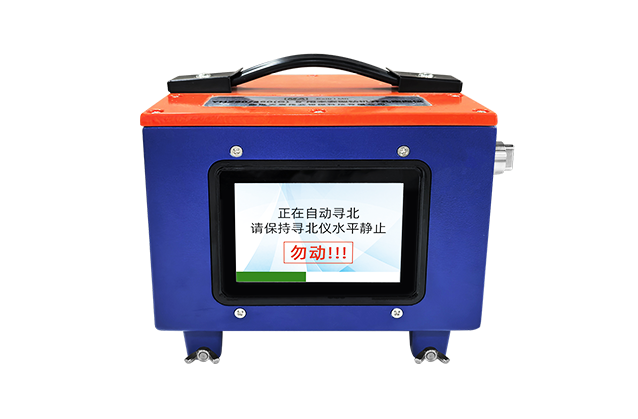

       YHZ90/360(H）矿用本安型钻机开孔定向仪是一款新型的智能化测量钻机姿态的便携式仪器。该仪器内置高精度陀螺仪，利用高精度光纤陀螺仪来测定钻机的方位角和倾斜角度，为钻机选定开孔位置进行准确定位。测量过程不受地磁和铁磁物质的影响，克服了传统地址罗盘测量过程中因钻机、钢网、锚杆等磁性物质影响而测不准的问题；采用了角度补偿算法，克服了同类设备在倾角＞85°情况下方位角误差大的缺陷，实现了在全倾角范围内精确测量方位角和倾角，测量全覆盖。
煤矿井下作业环境复杂，对设备续航能力要求严苛。若开孔定向仪依靠自身有限电量工作，在长时间连续作业或电池意外电量不足时，极易中断测量工作，影响工程进度。而直接由钻机供电，定向仪如同拥有了源源不断的能量供应，能长时间稳定运行，大大延长了设备的有效工作时长，保证了测量工作的连贯性与持续性。

技术特点

• 仪器功能：利用高精度光纤陀螺仪来测定钻机的方位角和倾斜角度，为钻机选定开孔位置进行准确定位，同时提供激光测距功能；
• 寻北方式：光纤陀螺仪自动寻北；
• 供电方式：电池组供电和直流供电两种供电方式二选一；
• 安装方式：将仪器固定在各类钻机滑道上，操作简便；
• 通讯模块：集成蓝牙通讯模块，能将定向仪测量得到的倾角、方位角等数据快速、稳定地传输至手机 APP。

技术参数

• 角度测量范围：倾斜角－90°~90°，方位角0°~ 360°
• 角度测量精度：倾斜角±0.1°， 方位角±0.1°
• 激光测距范围：0.03m~100m
• 激光测距精度：±1mm
• 寻北方式：自动寻北
• 数据传输：蓝牙
• 供电电源：内置DC11.1V高能锰酸锂电池组，连续工作时间大于10小时
• 防爆类型：矿用本质安全型
• 外形尺寸：167mm x 135mm x 164m
• 重量：4.5kg
