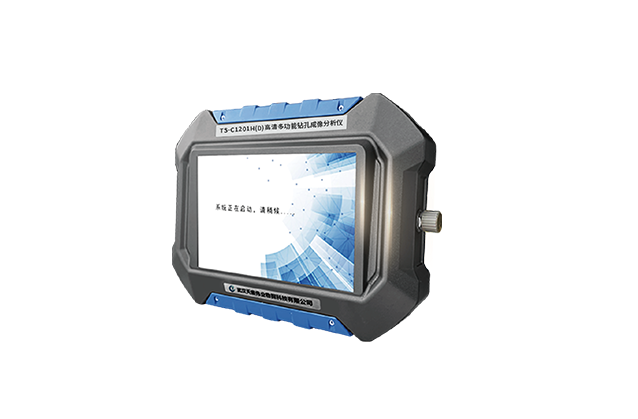

TS-C1201H(D) 高清多功能钻孔成像分析仪




    TS-C1201H(D) 高清多功能钻孔成像分析仪是一款国内首家集钻孔成像、钻孔录像(窥视)、钻孔轨迹检测于一体的钻孔全方位检测设备

  • 产品优势
  • 产品详情
  • 性能指标
  • 产品配置
1
产品优势

实时钻孔成像、录像和轨迹检测三合一


Φ40mm/Φ52mm/Φ65mm/Φ85mm
多种规格探头可选,适用不同孔径

2

完全自主研发的高集成度高性能主板


实现对千米钻孔的全孔连续成像,不卡顿、不黑屏
不丢失数据,图像清晰,拼接速度不低于4m/min

3

分析软件可显示、输出平面展开图,立体柱状图
钻孔三维空间轨迹图像、三面侧视图

4

展开图上可直接进行岩芯描述
自动计算提取裂缝的倾向、倾角和宽度
宽度精度可达0.1mm,方位角度可达0.1°

主要用途


  • 对钻孔进行全孔壁成像、录像,关键部位抓拍图片
  • 测量钻孔在空间的轨迹;
  • 观测断层裂隙产状及发育情况;
  • 观测含水断层、溶沟溶洞、含水层出水口位置、导水裂隙带等的探测;
  • 观测和定量分析岩层等矿体走向、厚度、倾向、倾角,层内夹矸及与顶板岩层的离层裂缝程度等;
  • 从成像平面图上量测地层或各种构造的厚度、宽度、走向、倾向和倾角等;
  • 区分矿体、岩体、夹矸、土层等各种地质结构体;
  • 适用于各种类钻孔的检测,如水平孔、垂直孔、倾斜孔等。

 优势


  • 实时钻孔成像、录像和轨迹检测三合一;
  • 完全自研的高性能集成主板,实现全孔连续高清成像,不卡顿、不黑屏、不丢失数据,颜色逼真,图像清晰,检测速度可达4m/min
  • 分析软件可同步联动动态录像、二维展开图、三维柱状图、空间轨迹,一键生成检测报告;
  • 1080p高清成像,画面清晰细腻
  • 充电式便携电动线缆架;

 产品简介

        TS-C1201H(D)高清多功能钻孔成像分析仪是一款集钻孔成像、钻孔窥视(录像)、钻孔轨迹检测于一体的钻孔全方位高清光学检测设备。

技术特点


  • 高集成性:主机内系统控制、图像采集、显示与存储高度集成;
  • 多功能性:可实现钻孔成像、钻孔窥视(录像)和钻孔轨迹测量等功能,实现一机多用;
  • 全自动:采用全电动线缆架,自带可充电高能锂电池,操作简便,线缆下放速度匀速可调;
  • 高智能性:主机内置双核处理器,图像处理速度为25帧/秒。同时获取图像数据、深度数据和探头所在位置空间数据,可保证全景图像实时自动采集,快速无缝拼接,实现图像拼接、录像和截图同步进行;
  • 高可靠性:整机系统高度集成,稳定性好;仪器整机密封,防水防尘性好;
  • 高清晰度:摄像头为彩色低照度700Lines,0.01Lux2000万像素;光源强度可连续可调;探头侧面环形成像和端头成像可选,从而保证对各种探测对象均可清晰成像;
  • 宽视角:摄像头视角宽,可实现水平360度全景成像,无需调焦;
  • 便携性好:整机体积小巧、重量轻,方便携带;
  • 操作性好:整套系统连接简单,操作简便,初用者上手快,主机可作电脑的外接U盘使用,数据直接复制粘贴;
  • 功耗低:系统工作电压范围DC5.5V~12V,既可内置高容量锂电池供电,也可外接12V蓄电池供电。探头既可采用内置锂电池供电,也可主机供电。连续工作时间不少于10小时;
  • 三类显示灵活切换:分析软件可显示、输出平面展开图,立体柱状图,立体柱状图可360度连续旋转;也可同幅显示岩芯描述结果表和岩芯柱状图和展开图,同时可对鼠标指定局部范围进行高精度放大查看;既可显示钻孔三维空间轨迹图像,也可显示三面侧视图,查看各点实际空间角度值;
  • 直接进行岩芯描述:展开图上可直接进行岩芯描述,裂缝的倾向、倾角和宽度可直接自动计算提取,宽度精度可达0.1mm,方位角度可达0.1度;
  • 图像可转换为多种格式:可将图像转换为JPG、BMP和PDF等多种格式文件;

探头承压能力强:探头采用不锈钢外壳、钢化光学玻璃探头罩,最大可承受压力不小于10MPa。

技术参数


主机


  • 显示方式: 7寸真彩液晶屏,背光可调
  • 处理器:高性能低功耗嵌入式双核处理器
  • 操控方式:触摸
  • 数据接口:USB2.0接口
  • 防护等级:IP67
  • 存储器:32G TF存储卡
  • 操作系统:Linux操作系统
  • 供电模式:内置12V锂电池或外接蓄电池,连续工作大于10小时
  • 外形尺寸:255mm×180mm×60mm
  • 质量:1.7KG

深度编码器


  • 防护等级:IP67
  • 测深精度:0.1mm
  • 供电模式:主机供电
  • 质量:0.99KG

电动线缆架


  • 制动方式:手自一体
  • 供电模式:自带可充电高能锂电池
  • 工作时间:不小于10小时
  • 下放速度:0-10m/min可调
  • 尺寸:340mm×220mm×370mm
  • 质量:15Kg(含100m线缆)

探头


  • 探头直径:Φ40mm、Φ52mm、Φ65mm、 Φ85mm
  • 耐压等级:不小于10MPa
  • 检测孔深:0~300米(可定制)
  • 摄像头:彩色低照度700TV Lines,0.01Lux,全景360°
  • 图像像素:2000万像素
  • 三维罗盘:倾角范围:-90°~90゜,精度:0.1゜;方位角范围:0~360゜,精度:0.1゜,探头允许横滚360゜
  • 工作温度:-10℃~60℃
  • 检测孔径:Φ45mm~Φ600mm
  • 供电模式:探头内置12V锂电池供电
  • 控制器:内置高性能单片机
  • 辅助光源:≥30Lux,通过主机软件调节亮度
  • 外形尺寸:Φ40×490mmΦ52×470mmΦ65×470mmΦ85×450mm
  • 质量:1.1Kg、3.1Kg、3.2Kg、2.8Kg
