主要用途

• 地质岩层岩体、岩样等波速测试；
• 地下油气、煤层、矿产等地质勘查；
• 岩层、岩体动弹力学性能参数测试；
• 隧道围岩等级划分， 松动圈测试。

遵循规范

• 《水利水电工程物探规程》SL 326-2005
• 《超声法检测混凝土缺陷技术规程》CECS 21:2000
• 《公路工程地质勘查规范》JTG C20-2011
• 《铁路工程地质勘查规范》TB 10012-2007

优势

• 自动测深，随钻推进，检测深度不限；
• 探头强度高，最大限度降低受损风险；
• 首波清晰，智能准确判读，发射功率强；
• 增益自适应，测试时无需调整增益，仪器会根据孔内情况自动调整首波大小，杜绝首波超幅现象；
• 主机小巧轻便，操作方便快捷。

产品简介

       TS-S1202WD无缆存储式声波测井仪是采用一发双收井下换能器，发射至接收一间距21cm, 发射至接收二间距42cm。在钻孔（赋存井液的裸孔）内沿井壁发射、接收声波信息，测井时将声波探头置于井口，按测井点距随钻杆推进或钢丝绳吊送向下测试，由声波探头完成波列数据采集与数据存储，测量结束后，探管内保存的数据传输到PC机并与深度测量数据融合形成完整数据，室内通过回放和资料处理拾取纵波，在仪器采集的波形中根据波形起跳点确定纵波初至走时，计算纵波波速。

技术特点

• 探头内置存储卡，实时存盘，现场可同时测试波形、波列、波速、波幅等信息；深度自动测量，一次提升自动完成测试过程，无须人工干预，简单高效；
• 探管内采用自研的4核ARM高集成主板，集成度高，功耗低，系统稳定可靠；探管与PC机通过高速网络接口传输数据，传输速率可达1G/3min；
• 整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好，探头采用不锈钢外壳，最大可承受压力不小于30MPa；
• 探管内置高容量锂电池，连续工作时间不少于36小时；
• 采用前置放大技术，同等增益设置首波更清晰；
• 智能判读，首波声时、声幅判读更准确；
• 测试波形增益、延迟多点触控可调；
• 专业向导式操作流程设计，步骤更优化，操作更简单，检测更高效；

• 独有一体化多功能接口，软件升级、数据导出、仪器充电更便捷。

技术参数

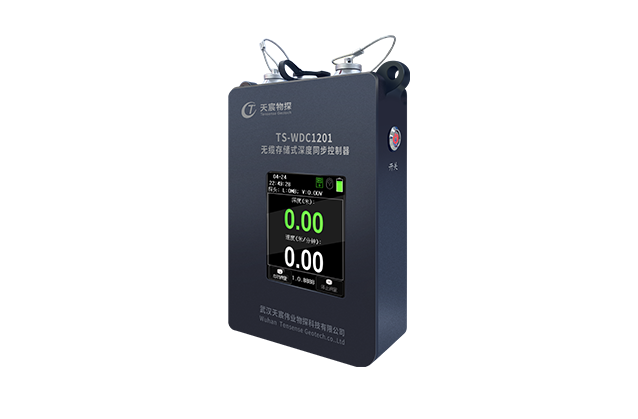

主机

• 显示方式：2.8寸真彩液晶显示屏
• 处理器：高性能低功耗嵌入式处理器
• 操控方式：触摸
• 数据接口：网络接口
• 防护等级：IP67
• 存储器：内置1G存储内存
• 操作系统：Free Rtos操作系统
• 供电模式：内置12V锂电池，连续工作大于36小时
• 外形尺寸：151mm×108mm×39.4mm
• 质量：1.1KG

探头

• 探头直径：Φ64mm（可随钻杆定制）
• 耐压等级：不小于30MPa
• 检测孔深：0~10000米（无限制）
• 检测孔径：≥Φ60mm
• 采样方式：发射、 接收独立分开

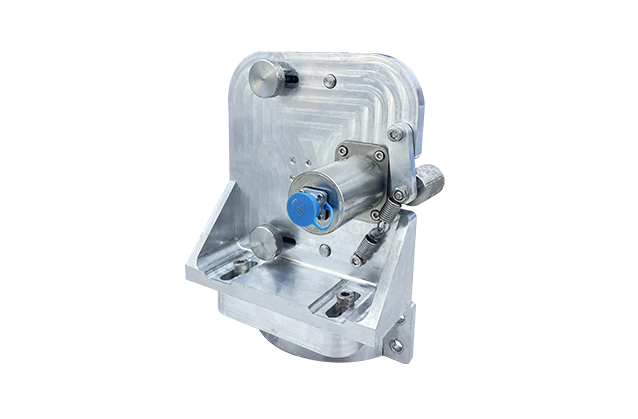

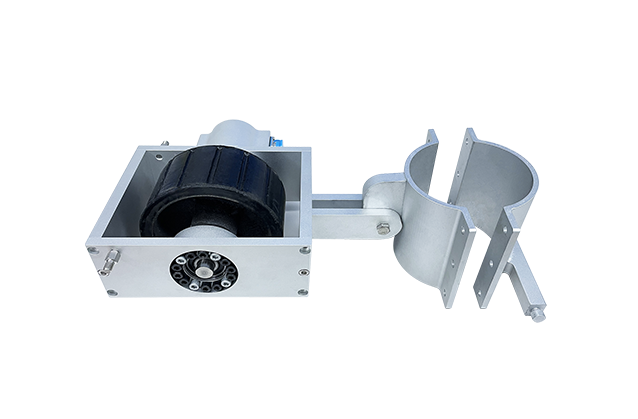

• 深度计数方式：自动记录
• 触发方式：内触发
• 接收灵敏度：≤10µV
• 道间串扰：≤1/1000
• 采样间隔：0.1 - 1µS
• 记录长度：0.5 - 2 k
• 发射电压：400V/800V可选
• 放大增益：≥100dB
• 通道数：一个发射通道、 两个接收通道
• 发射脉宽：1 - 100µs连续可调
• 频带宽度：20KHz - 60KHz
• 供电模式：探头内置12V锂电池供电
• 工作温度：-10℃～90℃
• 控制器：内置高性能单片机
• 存储器：内置128G内存卡
• 外形尺寸：Φ64×1486mm

• 质量：16.1Kg
