主要用途

• 对钻孔进行全孔壁成像、录像、测量钻孔三维空间轨迹；
• 观测断层裂隙产状及发育情况；
• 观测含水断层、溶沟溶洞、含水层出水口位置、导水裂隙带等的探测；
• 观测和定量分析岩层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；
• 从成像平面图上量测地层或各种构造的厚度、宽度、走向、倾向和倾角，并进行裂隙分布统计等；
• 区分矿体、岩体、夹矸、土层等各种地质结构体；
• 适用于各种类钻孔的检测，尤其适用于以钻孔代替平硐的深孔检测。

 优势

• 随钻推进，检测深度不限；
• 1080p 高清录像，画面清晰细腻；
• 录像和深度测量高精度同步，确保图像拼接准确；
• 探头直径小，视窗高强防护，最大限度降低受损风险；
• 完全自研的高性能集成主板，实现全孔连续高清录像，颜色逼真，图像清晰，检测速度可达 4m/min；
• 分析软件可同步联动动态录像、二维展开图、三维柱状图、空间轨迹，一键生成检测报告；
• 垂直孔、倾斜孔和水平孔裂隙真产状解析，自动形成玫瑰花图、极坐标图和优势倾向优势倾角裂隙统计表。

技术特点

• 拼录一体：探头内置存储卡，支持拼图、录像，实时存盘；
• 高集成性：探管内采用自研的 4 核 ARM 高集成主板，集成度高，功耗低，系统稳定可靠；
• 高可靠性：整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好；
• 高清晰度：摄像头为彩色低照度700Lines，0.01Lux，2000万像素；配备高亮度 LED 光源；前置前景无遮挡探头，从而保证对各种探测对象均可清晰成像；
• 宽视角：摄像头视角宽，可实现水平360度全景成像，无需调焦；
• 高续航性：探管内置高容量锂电池，连续工作时间不少于 36 小时；
• 操作性好：整套系统连接简单，操作简便，初用者上手快，主机可作电脑的外接U盘使用，数据直接复制粘贴；
• 数据传输与图像拼接速度快：探管与 PC 机通过高速网络接口传输数据，传输速率可达 1G/3min。图像拼接采取 4 线程同步拼接，速度快，效率高；
• 三类显示灵活切换：分析软件可显示、输出平面展开图，立体柱状图，立体柱状图可360度连续旋转；也可同幅显示岩芯描述结果表和岩芯柱状图和展开图，同时可对鼠标指定局部范围进行高精度放大查看；既可显示钻孔三维空间轨迹图像，也可显示三面侧视图，查看各点实际空间角度值；
• 直接进行岩芯描述：展开图上可直接进行岩芯描述，裂缝的倾向、倾角和宽度可直接自动计算提取，宽度精度可达0.1mm，方位角度可达0.1度，；准确解析水平孔和倾斜孔的裂隙产状；
• 图像可转换为多种格式：可将图像转换为JPG、BMP和PDF等多种格式文件；
• 探头承压能力强：探头采用不锈钢外壳、钢化光学玻璃探头罩，最大可承受压力不小于20MPa。

技术参数

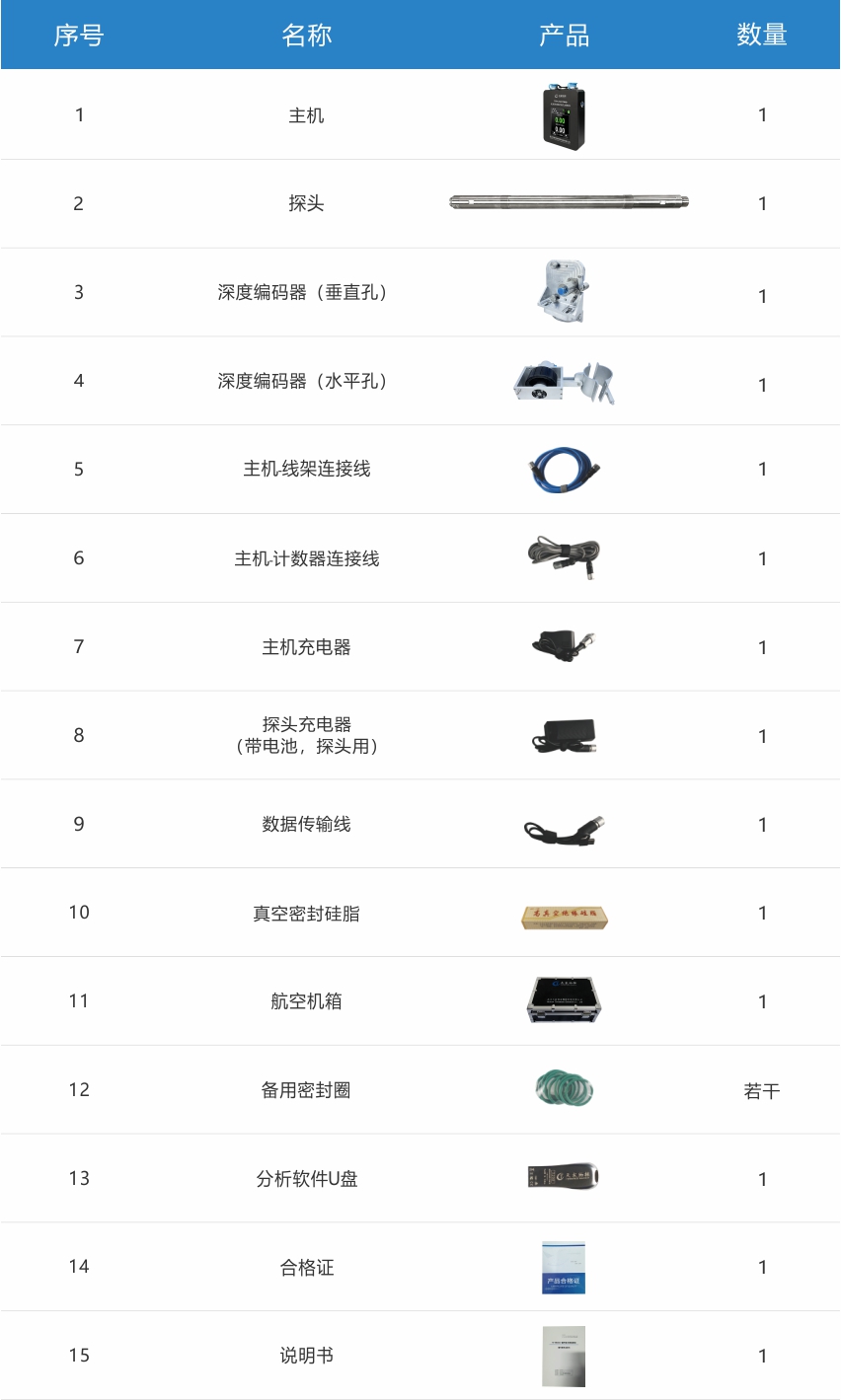

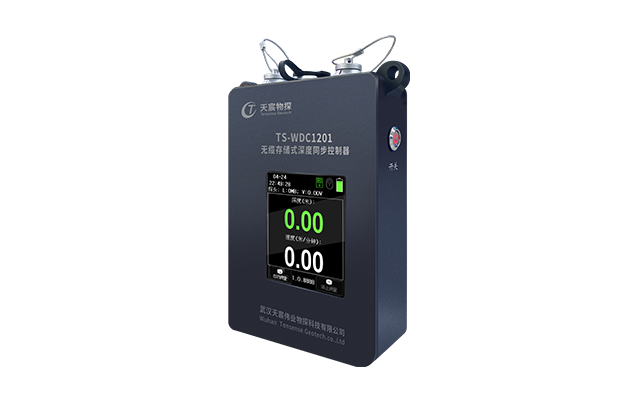

主机

• 显示方式： 2.8 寸真彩液晶显示屏
• 处理器：高性能低功耗嵌入式双核处理器
• 操控方式：触摸
• 数据接口：网络接口
• 防护等级：IP67
• 存储器：内置 1G 存储内存
• 操作系统：Free Rtos 操作系统
• 供电模式：内置12V锂电池，连续工作大于36 小时
• 外形尺寸：151mm×108mm×39.4mm
• 质量：1.1KG

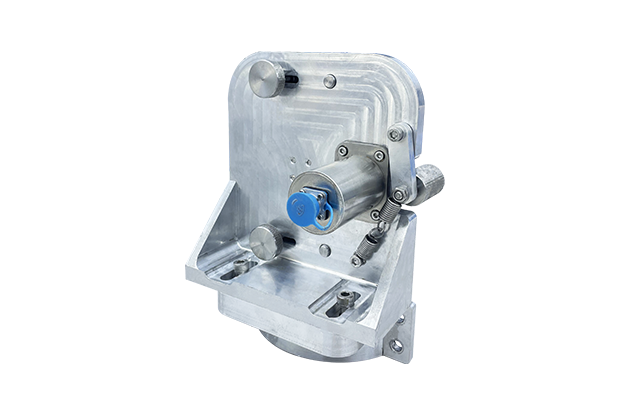

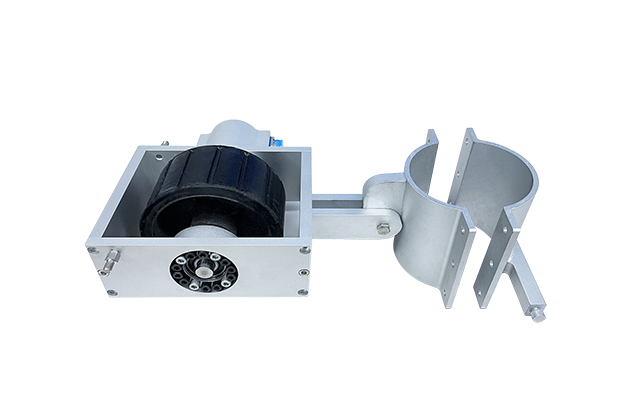

深度编码器

• 防护等级：IP67
• 测深精度：0.1mm
• 供电模式：主机供电
• 质量：0.99KG

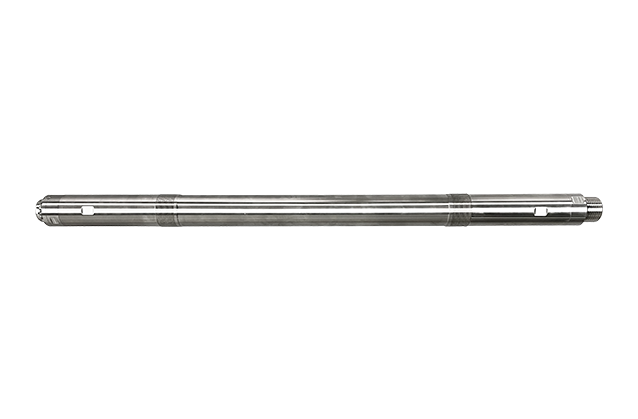

探头

• 探头直径：Φ52mm（可随钻杆定制）
• 耐压等级：不小于20MPa
• 检测孔深：0~10000 米（无限制）；
• 摄像头：彩色低照度700TV Lines，0.01Lux，全景360°
• 图像像素：200万像素
• 三维罗盘：倾角范围：-90°~90゜，精度：0.1゜；方位角范围：0～360゜，精度：0.1゜
• 工作温度：-10℃～90℃
• 检测孔径：≥Φ60mm
• 供电模式：探头内置12V锂电池供电
• 控制器：内置高性能单片机
• 辅助光源：≥30Lux，通过主机软件调节亮度
• 存储器：内置 128G 内存卡
• 外形尺寸：Φ52×945mm
• 质量：6.6Kg
