主要用途

• 煤矿井下各类钻孔快速轨迹测量；
• 定向、保直钻进的方位测量；
• 定向钻进的造斜精度检测；
• 钻孔深度测量。

产品优势

• 携带轻便，测量简单快捷；
• 数据无线传输；
• 井下主机直接显示、查看测量结果；
• 分析软件使用便捷、功能强大、钻孔群管理、一键出具word报告；
• 云平台实时远程共享。

 工作原理

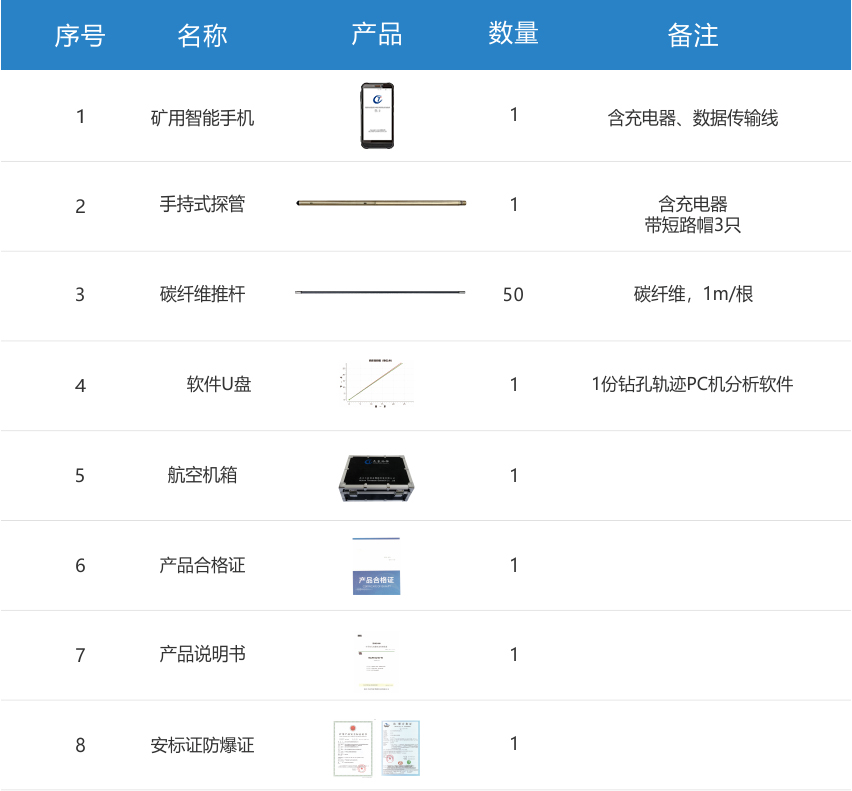

       YZG12.8矿用手持式钻孔轨迹仪是一款智能化的钻孔轨迹检测设备，仪器主要由矿用本安型手持式钻孔轨迹仪探管、矿用智能手机、碳纤维推杆等组成。测量时将矿用本安型手持式钻孔轨迹仪探管与碳纤维推杆配接，手动推入钻孔，实现钻孔的空间轨迹和钻进深度的测量。通过无线蓝牙与矿用智能手机通讯，每个钻孔开钻时输入该钻孔的属性信息，并在测量完成后将保存在探管存储器内的数据传输到手机，通过手机终端软件现场显示钻孔的空间轨迹和深度。

技术特点

• 同时测量钻孔轨迹与深度：探管内置高精度角度传感器和深度传感器，既可精确测定钻孔空间轨迹，亦可准确测量钻孔深度；
• 携带轻便，测量简单快捷：测量时只用携带矿用本安手机、探管及相应数量碳纤维推杆下井即可，体积小，重量轻，单人便可携带；钻孔轨迹测量采用离线复测模式，无需连接各种线缆，直接将探管与手机蓝牙同步后，用碳纤维推杆将探管推入钻孔即可测量，测量间隔根据钻孔深度自主选择，每次测量稳定时间只需要3s，测量简单快捷；
• 井下可直接查看测量结果：完成测量后，可以直接在矿用智能手机上查看测量结果，包括数据表格、轨迹曲线和质量评价；
• 蓝牙数据交换：探管与手机通过蓝牙形式进行数据交换，完成测量退出探管后探管与手机自动蓝牙连接，无需二次手动连接；
• 钻孔群连测管理技术：多孔连钻连测，数据统一管理，钻孔起止过程自动智能判断，自动识别空白带和煤岩层；
• 分析软件功能强大：
• Ø三维空间轨迹，二维水平面投影曲线、剖面曲线灵活切换；
• Ø测点实测值曲线，数表联动量现，偏离值自动计算；
• Ø钻孔群数据管理简洁，结果同屏展示，空白区自动识别；
• Ø结果可导入Excel生成图表报告，也可导入CAD自动上图；
•  一键出具word报告。

技术参数

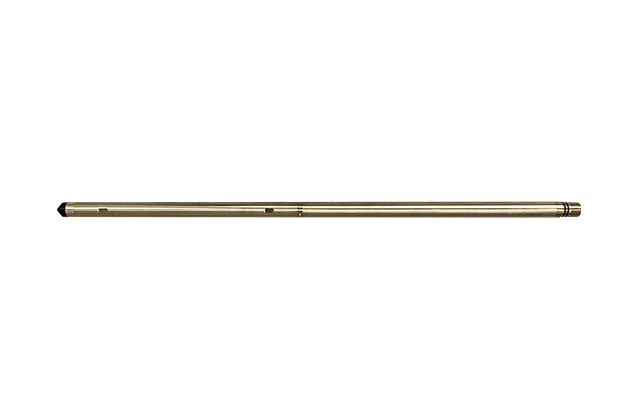

YZG12.8-T（矿用本安型手持式钻孔轨迹仪探管）

• 煤安标志：本质安全型
• 防爆标志：Exib I Mb
• 探管耐压：≥12MPa
• 供电模式：DC12.8V铁锂聚合物电池，连续工作时间大于37小时
• 控制器：高性能单片机
• 三维电子罗盘：倾角范围：90°~90°；倾角精度0.1°；方位角范围0°~360°；方位角精度0.5°

• 推进方式：碳纤维推杆手动推进
• 通讯方式：蓝牙
• 测点间隔：1~60s可调
• 深度测量范围：不限
• 精度：≤1m
• 尺寸：Φ20×690mm
• 质量：760g

KT105A-S2（矿用本安型手机）

• 煤安标志：本质安全型
• 防爆标志：Exib I Mb
• 防护等级：IP68
• 供电模式：3000mAh锂聚合物电池，连续工作时间大于24小时
• 处理器：四核1.2GHz,4GBRAM，64GB ROM
• 感应器：重力、光线、距离感应器、电子罗盘
• 拍照：后置1300万像素，前置200万像素，自动对焦，支持3096×4128像素照片拍摄
• 显示屏：5.0英寸电容屏，多点触控，1280×720像素
• 数据功能：WIFI、蓝牙、Micro USB2.0
• 网络：全网通
• 存储器：32G储存卡
• 外形尺寸：158mm×83mm×16mm
• 质量：245g

碳纤维推杆

• 材质：碳纤维
• 外形尺寸：12mm×1000mm
• 质量：120g
