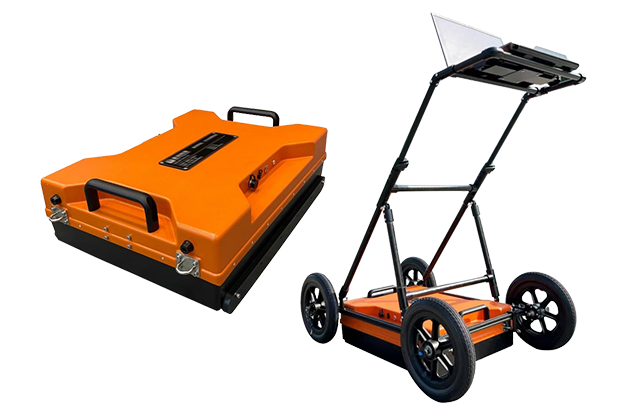

TS-WGR1201(A) 无线探地雷达

TS-WGR1201(A) 无线探地雷达以超长伪随机编码机制和超宽带取样技术为中心, 采用软件控制的全数字化设计, 实现了一般探地雷达的全部功能, 并增加了如无线传输、硬件及软件滤波、时变增益、软件延时、软件可调采样、标准IEEE802.11通讯协议、参数自动设定等功能，使用更简单, 无须调整。同时，我公司开发的探地雷达是业内第一个具有无线传输功能的系统，可采用任何具有WLAN 功能的设备作为显示、及存储, 如手提式电脑、平板电脑等。

微弱信号超强检测能力
操作系统稳定可靠

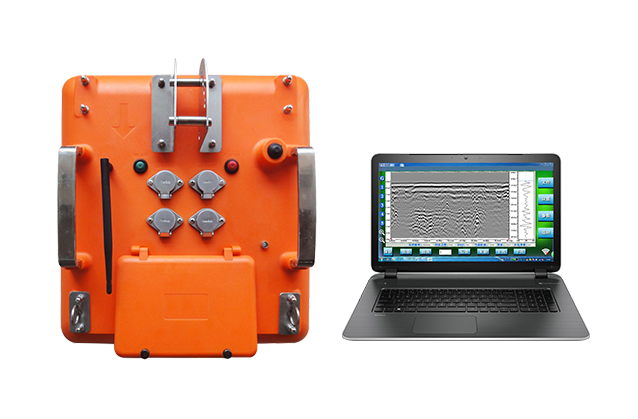

WiFi无线链接
高能电池超长工作时间

产品优势
产品详情
性能指标

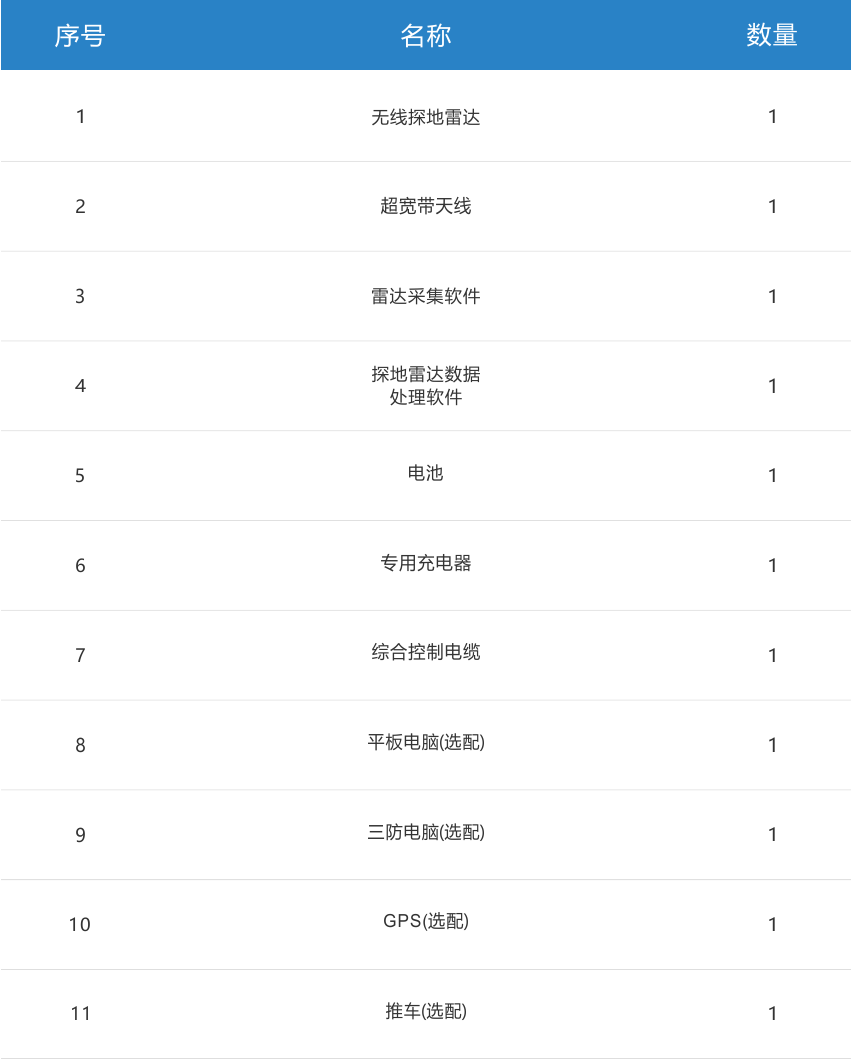

产品配置
相关案例
资料下载

: 1

产品优势

实现一般探地雷达的全部功能

采用软件控制的全数字化设计

一体化设计，体积小、重量轻、功耗低

: 2

50MHz~2.0GHz多种规格的天线

适用于不同的应用场景需求

可应用于工程质量检测、地下设施探测、地质隐患探测

高速公路工程质量检测、水下(淡水)探测、地质勘探

: 3

参数设置简单

增益自适应调节

应用领域

工程质量检测

场地回填质量检测
路、坝基工程质量评价
地基处理效果探测
建筑物质量检测(检测墙体裂缝、空洞、钢筋分布等)
隧道工程质量检测(隧道初衬、支护的厚度和二次衬砌的厚度、钢筋分布等)

地下隐蔽物、设施探测

地下管道探测
地下人防工程探测
桩基工程中障碍物(大直径的孤石、砼体)探测
考古(利用探地雷达探测古墓或古城墙、道路等遗址)
斜钻、隧道等方向控制与探测

地质隐患探测

河堤、坝基的管涌探测
地质构造探测(断层、滑坡体接触面、褶皱、不整合接触等)
地下岩溶探测
建筑基础地下空洞探测
隧道地质超前预报

高速公路工程质量检测

高速公路工程施工阶段质量检测
公路维护保养

水下(淡水)探测

水深探测
水底淤泥、泥沙厚度探测
水底抛石厚度探测

地质勘探

解决地质分层、地质与环境评价等

技术特点

一体化设计，体积小、重量轻、功耗低；
可在Windows等多平台运行；
实时采集软件TRadarSoft和TR数据处理软件操作简便，上手快；
硬盘存取，容量大且易于保存。

软件功能

减去参考值、滤波、北背景处理、自动增益设置、增益调整、回波对齐、自动识别层等；
计算εr（介电常数）和深度；
调整深度坐标的起点；
测量任意两点深度。

性能指标

主机
中心频率：	16MHz、40MHz、100MHz、200MHz、400MHz、600MHz、900MHz、1.6GHz、2GHz、2.6GHz	水平滤波器：	叠加、背景去除
采样频率：	50k～285kHz可调	系统:	具有位置自动伺服系统，便于信号的准确接收
时窗范围：	0～8000ns	迭加：	2～32768个扫描
采样点数：	256～8192样点/扫描，可选	工作温度：	-30℃～+70℃
整机功耗：	＜6 W	储存温度：	-40℃～+80℃
最小采样间隔:	＜2ps	工作电压：	12V
测量方式：	逐点测量、测量轮、连续测量三种测量方式	电流:	0.5A
显示方式：	伪彩图、堆积波形或灰度图	无线数据传输距离：	＞50 m
连续工作时间：	≥14小时	有线通讯：	以太网，100Mbps
滤波器：	垂直滤波器－低通和高通可调	质量：	≤5KG
