主要用途

• 适用于泥浆孔或干孔等各类型桩孔底溶洞探测

 遵循规范

• 《岩土工程勘察规范》GB50021-2009

 优势

• 最大探测深度可达10米，优于《岩土工程勘察规范》GB50021-2009要求；
• 适用于各类干、湿孔；
• 针对孔底不平整，自动调节换能器耦合度高，信号收发效果好；
• 独特的抗干扰设计，检测信号真实可靠。

 产品简介

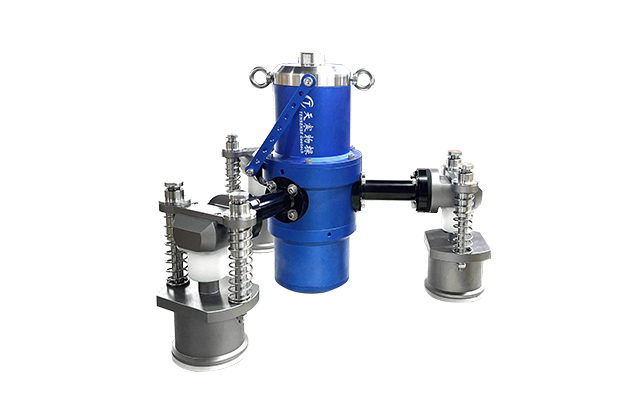

       TS-RD1203T(B) 弹性波孔底溶洞探测仪根据弹性波反射原理，探头内置大功率弹性波激发装置和多路弹性波检测器，测试时将探头下放到孔底，系统自动激发弹性波，弹性波在往孔底岩层传播过程中，遇到溶洞、裂隙、软弱地层等结构体时反射回来，弹性波检波器接收到反射信号，即可根据接收到的反射信号强度的变化和传播时间确定异常结构体的深度位置。通过调整探头在孔底的不同位置，进行孔底不同方位的多点探测，实现孔底探测全覆盖，充分、有效地探测到孔底溶洞的水平分布和深度。

技术特点

• 大功率高频声波震源自动激发，探测深度深，精度高，最大探测深度可达10米；
• 自动调节换能器耦合度高，信号收发效果好；
• 自动调节激发源与接收换能器的相对高度，保证激发与接收均良好接地，不仅适用于泥浆孔，也适用于无水耦合的干孔；
• 内置探头姿态传感器，既可记录测点的方位，又可判定探头在孔底的姿态，保证测试结果准确可靠；
• 仪器采用24位高速模数转换单元，具有超强的微弱信号检测能力和检测精度；
• 主机采用DC16.8V高能锂电池供电，功耗低，一次充电可连续工作10小时；
• 主机内软件系统为嵌入式操作系统，中文界面，美观大方，简单高效；
• 主机采用USB2.0数据接口，数据传出简单方便；主机内置32G存储器，采用FAT32数据存储格式，可在通用Windows操作系统下通过USB2.0接口；
• 对实测数据文件直接进行复制粘贴；
• 主机外壳模具成型，防水防尘，防护等级IP67，安全美观大方；
• 分析软件具有数字滤波（高通、低通、带通）、频谱分析、相位分析、反射提取、信号相关，有助于溶洞位置的判定，一键生成报告。

技术参数

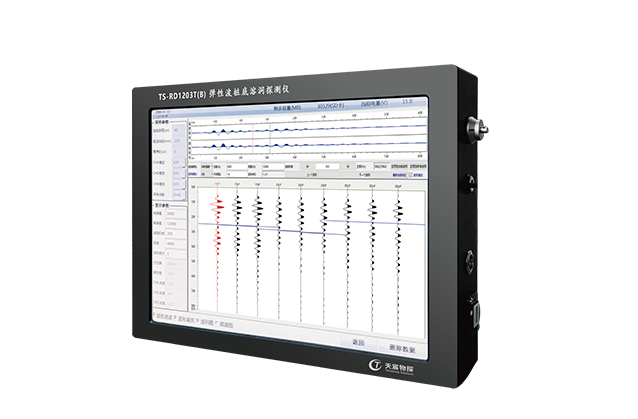

• 显示方式：12.1寸真彩液晶显示屏，1280×768背光可调
• 处理器：高性能低功耗嵌入式双核处理器
• 操作系统：Linux操作系统
• 时间分辨率：2us
• AD分辨率：24位
• 探测深度：10米
• 信号通道数：3
• 通道一致性：≤3%
• 操控方式：触摸屏
• 激发方式：自动控制大功率声波震源
• 测试方位：孔底自动调节探头方位，测点数任意
• 存储器：32G TF存储卡
• 采样长度：1024/2048/4096
• 采样间隔：2us
• 时间示值误差：≤1%
• 幅值非线性度：≤1%
• 深度探测误差：小于 5cm
• 数据接口：USB2.0接口，数据直接拷贝
• 定点放大倍数：0-100可选
• 浮点放大倍数：256
• 供电模式：锂电池，连续工作大于 10小时
• 方位精度：0.1°
• 工作温度：-20℃～60℃
• 工作湿度：≤90%RH
• 主机尺寸：375×300×90cm
• 探头尺寸：600×390cm
• 探头重量：25kg
