主要用途

• 对钻孔进行全孔壁成像、录像，关键部位抓拍图片等；
• 测量钻孔在空间的轨迹；
• 观测断层裂隙产状及发育情况；
• 观测含水断层、溶沟溶洞、含水层出水口位置、导水裂隙带等的探测；
• 观测和定量分析岩层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；
• 从成像平面图上量测地层或各种构造的厚度、宽度、走向、倾向和倾角等；
• 区分矿体、岩体、夹矸、土层等各种地质结构体；
• 适用于各种类钻孔的检测，如水平孔、垂直孔、倾斜孔等。

 优势

• 实时钻孔成像、录像和轨迹检测三合一；
• 完全自研的高性能集成主板，实现全孔连续高清成像，不卡顿、不黑屏、不丢失数据，颜色逼真，图像清晰，检测速度可达4m/min；
• 分析软件可同步联动动态录像、二维展开图、三维柱状图、空间轨迹，一键生成检测报告；
• 1080p高清成像，画面清晰细腻；
• 充电式便携电动线缆架；

 产品简介

        TS-C1201H（C）高清多功能钻孔成像分析仪是一款集钻孔成像、钻孔窥视（录像）、钻孔轨迹检测于一体的钻孔全方位高清光学检测设备。

技术特点

• 高集成性：主机内系统控制、图像采集、显示与存储高度集成；
• 多功能性：既可实现钻孔成像、钻孔窥视（录像）和钻孔轨迹测量等功能，实现一机多用；
• 全自动：采用全电动线缆架，自带可充电高能锂电池，操作简便，线缆下放速度匀速可调；
• 高智能性：主机内置双核处理器，图像处理速度为25帧/秒。同时获取图像数据、深度数据和探头所在位置空间数据，可保证全景图像实时自动采集，快速无缝拼接，实现图像拼接、录像和截图同步进行；
• 高可靠性：整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好；
• 高清晰度：摄像头为彩色低照度700Lines，0.01Lux，2000万像素；光源强度可连续可调；探头侧面环形成像和端头成像可选，从而保证对各种探测对象均可清晰成像；
• 宽视角：摄像头视角宽，可实现水平360度全景成像，无需调焦；
• 便携性好：整机体积小巧、重量轻，方便携带；
• 操作性好：整套系统连接简单，操作简便，初用者上手快，主机可作电脑的外接U盘使用，数据直接复制粘贴；
• 功耗低：系统工作电压范围DC5.5V~12V，既可内置高容量锂电池供电，也可外接12V蓄电池供电。探头既可采用内置锂电池供电，也可主机供电。连续工作时间不少于10小时；
• 三类显示灵活切换：分析软件可显示、输出平面展开图，立体柱状图，立体柱状图可360度连续旋转；也可同幅显示岩芯描述结果表和岩芯柱状图和展开图，同时可对鼠标指定局部范围进行高精度放大查看；既可显示钻孔三维空间轨迹图像，也可显示三面侧视图，查看各点实际空间角度值；
• 直接进行岩芯描述：展开图上可直接进行岩芯描述，裂缝的倾向、倾角和宽度可直接自动计算提取，宽度精度可达0.1mm，方位角度可达0.1度；
• 图像可转换为多种格式：可将图像转换为JPG、BMP和PDF等多种格式文件；

探头承压能力强：探头采用不锈钢外壳、钢化光学玻璃探头罩，最大可承受压力不小于10MPa。

技术参数

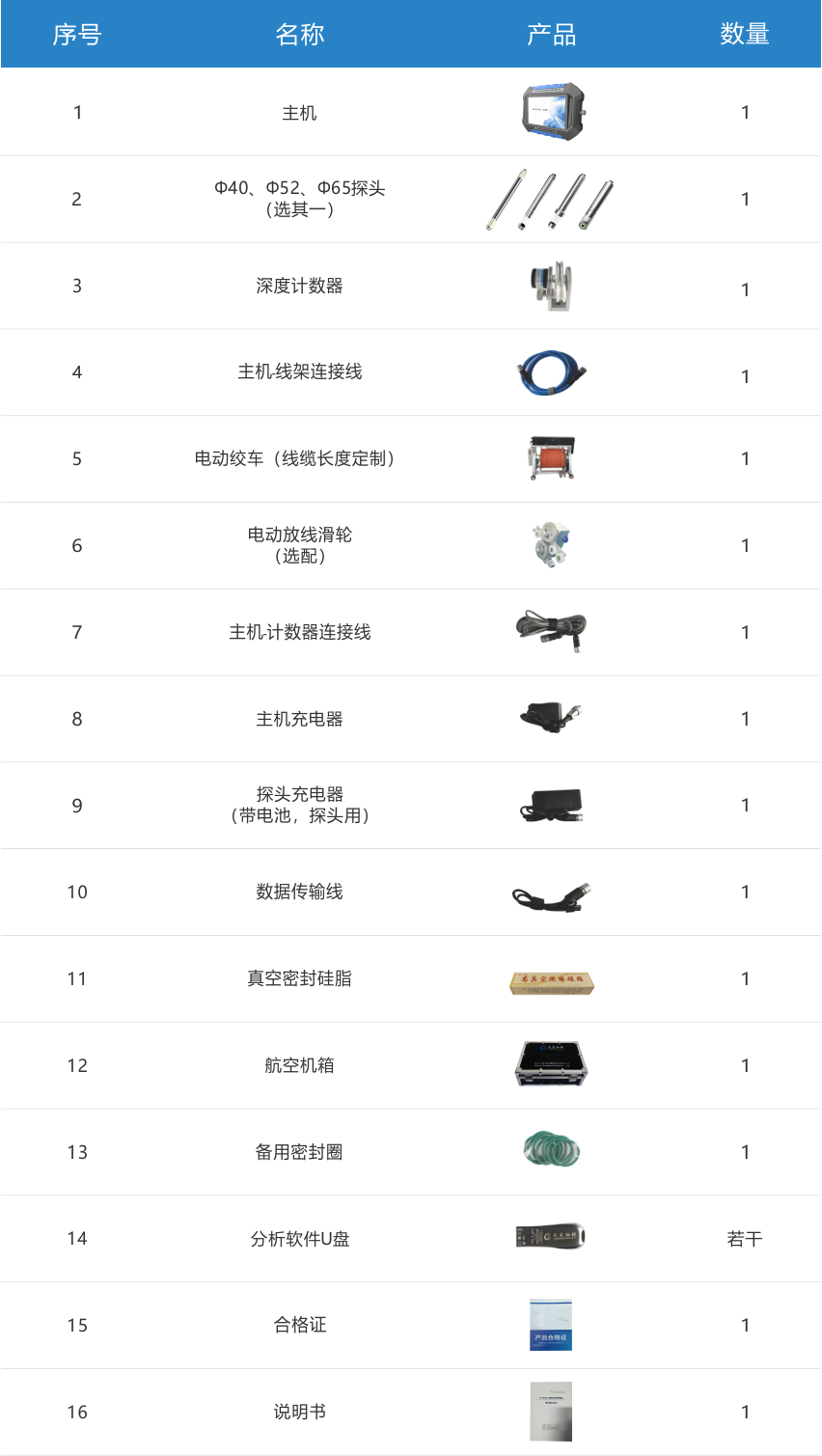

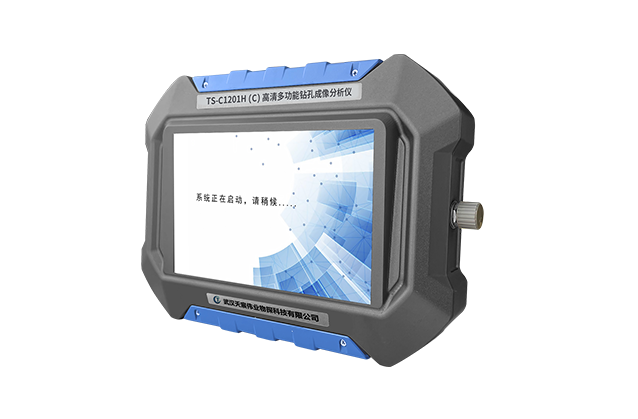

主机

• 显示方式： 7寸真彩液晶屏，背光可调
• 处理器：高性能低功耗嵌入式双核处理器
• 操控方式：触摸
• 数据接口：USB2.0接口
• 防护等级：IP67
• 存储器：32G TF存储卡
• 操作系统：Linux操作系统
• 供电模式：内置12V锂电池或外接蓄电池，连续工作大于10小时
• 外形尺寸：255mm×180mm×60mm
• 质量：1.7KG

深度编码器

• 防护等级：IP67
• 测深精度：0.1mm
• 供电模式：主机供电
• 质量：0.99KG

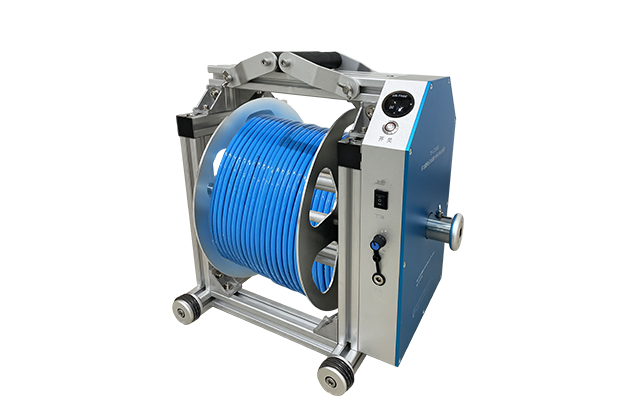

电动线缆架

• 制动方式：手自一体
• 供电模式：自带可充电高能锂电池
• 工作时间：不小于10小时
• 下放速度：0-10m/min可调
• 尺寸：340mm×220mm×370mm
• 质量：15Kg（含100m线缆）

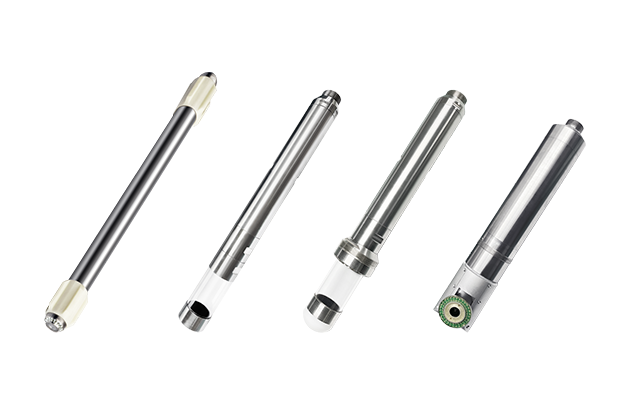

探头

• 探头直径：Φ40mm、Φ52mm、Φ65mm、 Φ85mm
• 耐压等级：不小于10MPa
• 检测孔深：0~300米（可定制）；
• 摄像头：彩色低照度700TV Lines，0.01Lux，全景360°
• 图像像素：2000万像素
• 三维罗盘：倾角范围：-90°~90゜，精度：0.1゜；方位角范围：0～360゜，精度：0.1゜，探头允许横滚360゜
• 工作温度：-10℃～60℃
• 检测孔径：Φ45mm～Φ600mm
• 供电模式：探头内置12V锂电池供电
• 控制器：内置高性能单片机
• 辅助光源：≥30Lux，通过主机软件调节亮度
• 外形尺寸：Φ40×490mm、Φ52×470mm、Φ65×470mm、Φ85×450mm
• 质量：1.1Kg、3.1Kg、3.2Kg、2.8Kg
